一．概述

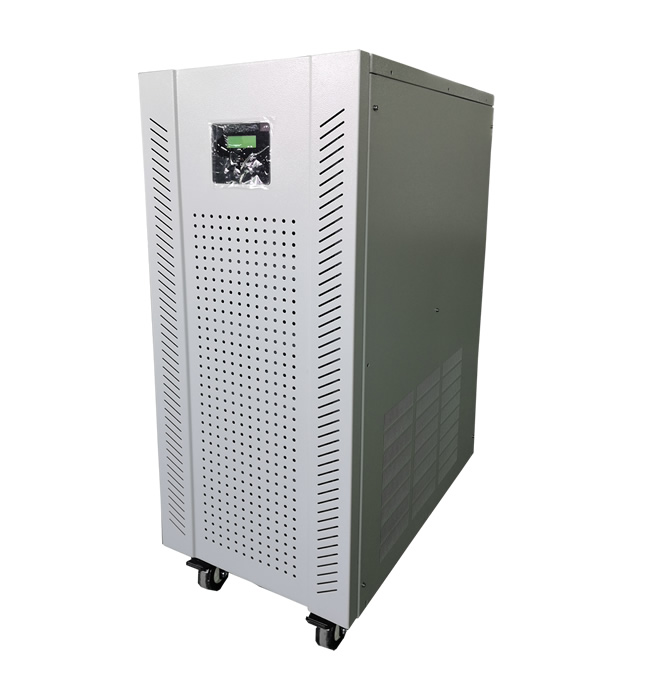

光伏控制逆变一体机（以下简称逆控一体机）是将光伏充电控制器和逆变器有机组合在一起的新型光伏发电装置。它由充电控制器、逆变器及保护电路组成，输出为纯净的正弦波电压。具有总安装空间小，连接线少，安全可靠等优点。
光伏充电控制器是一种高性能降压型设备，采用MPPT(最大功率点跟踪)算法，充分利用了太阳能光伏能量。PV输入电压范围宽,可为多种蓄电池充电，并且三阶段充电有效提高了蓄电池的寿命。
该系列控制逆变一体化电源是解决无公共电网或电网欠发达地区居民日常用电的首选产品。
主要特点
MPPT充电控制器，光伏组件利用率高；
三阶段充电，有效延长了蓄电池的寿命；
具有发电量统计功能、事件记录功能、定时开关机功能、自动休眠功能；
光伏优先或者市电优先模式用户可设置；
纯正正弦波输出、保护功能完善；
工频电路设计，系统稳定性好，故障率低，寿命长；
抗负载冲击能力强；
带市电\柴油发电机输入接口（可选）；
市电充电功能（可选）;
附录：技术参数
输出功率 | 6-8K | 6-10K | 6-15K | 6-15K | 20-30K | |
蓄电池 | ||||||
额定电压(VDC) | 96 | 110 | 192 | 220 | 240 | |
欠压保护点(VDC) | 可设置 | 86.4 | 97.2 | 172.8 | 194.4 | 216.0 |
欠压恢复点(VDC) | 104.0 | 117.0 | 208.0 | 234.0 | 260.0 | |
过压保护点(VDC) | 128.0 | 144.5 | 256.0 | 288.0 | 320.0 | |
过压恢复点(VDC) | 124.0 | 139.5 | 248.0 | 279.0 | 310.0 | |
光伏输入 | ||||||
最大输入功率（kWp） | 5.7 | 6.4 | 11.4 | 12.8 | 14.2/28.4 | |
最大充电电流(A) | 50 | 50/100 | ||||
启动电压（VDC） | 120 | 130 | 240 | 270 | 300 | |
MPPT电压范围（VDC） | 110-280 | 120-280 | 230-450 | 260-450 | 290-450 | |
最大开路电压（VDC） | 300 | 300 | 480 | 480 | 480 | |
浮充电压(VDC) | 可设置 | 108.0 | 121.5 | 216.0 | 243.0 | 270.0 |
均充电压(VDC) | 113.6 | 127.8 | 227.2 | 255.6 | 284.0 | |
市电旁路（选配） | ||||||
输入电压允许范围(Vac) | 220±15%/110±15%（可定制其他输入电压） | |||||
输入频率(Hz) | 50/60±3% | |||||
市电充电 | 选配 | |||||
交流输出 | ||||||
输出波形 | L+N纯正弦波 | |||||
输出电压 | 220VAC±1%；110VAC±1%（可定制其他输出电压） | |||||
输出频率 | 50/60±1% | |||||
输出波形失真率（THD） | ≤2%（线性负载） | |||||
逆变效率（80%阻性负载） | ≥85% | |||||
电流峰值系数 | 3:1 | |||||
过载能力 | 105-110%，600秒；110-125%，60秒；>125%，1秒 | |||||
显示方式 | LCD+LED | |||||
保护功能 | 输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护（不自动恢复，需重启机器）、机器过热保护。 | |||||
通讯功能 | RS485/GPRS(选配) | |||||
环境 | ||||||
防护等级 | IP20 | |||||
使用海拔 (m) | ≤5000（1000m以上每100m降额1%） | |||||
允许相对湿度 | <95% 无凝露 | |||||
环境温度(℃) | -10～+50 | |||||
噪音（1米） | ≤50dB | |||||
体积和重量 | ||||||
宽*深*高(mm) | 305*645*770(192V-6K:210*580*580) | 405*699*978 | ||||
重量(Kg) | 70-90(192V-6K:50) | 110-130 | ||||
备注：以上规格及参数如有变动，恕不另行通知。特殊电压可定制。
