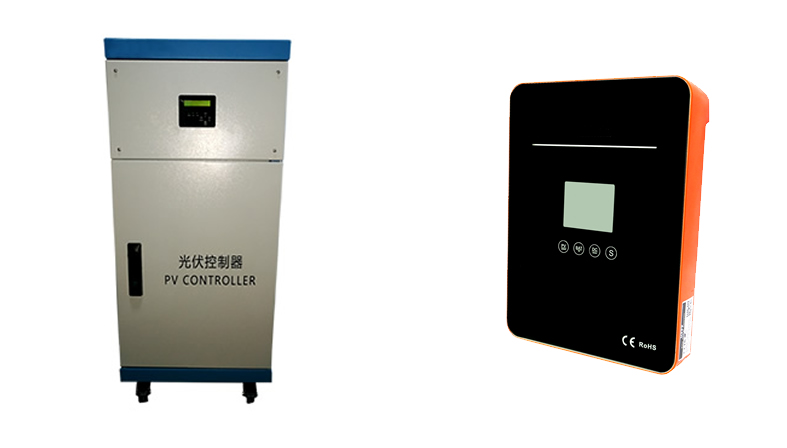

FSM系列光伏控制器是一种高性能降压型太阳能发电设备,采用MPPT(最大功率点跟踪)算法,充分利用了太阳能光伏能量。PV输入电压范围宽、可为多种蓄电池充电,并且三阶段充电有效提高了蓄电池的寿命。控制器模块化设计,可以多台并联使用,使客户配置自由灵活。
记忆功能,保存设置、日期时间、发电量等功能。
充电方式:三阶段充电(恒流、恒压、浮充),有效延长了蓄电池的寿命。
LCD和LED显示各种参数,如型号,PV输入电压,电池类型,充电电压,充电电流,充电功率,工作状态等。
光伏输入采用MPPT跟踪技术,自动让光伏组件工作在最佳发电功率点。
多台设备可以并联运行,扩充了使用范围,满足大功率下的充电使用要求。
附录:技术参数
系列 | FSM48 | FSM96 | FSM192 | FSM220 | FSM240 | FSM360 | |
额定电压 (VDC) | 48 | 96 | 192 | 220 | 240 | 360 | |
过压保护点(VDC) | 62.0 | 124.0 | 248.0 | 279.0 | 310.0 | 465 | |
过压恢复点(VDC) | 60.0 | 120.0 | 240.0 | 270.0 | 300.0 | 450 | |
浮充电压(VDC) | 可设置 | 54.0 | 108.0 | 216.0 | 243.0 | 270.0 | 405 |
均充电压(VDC) | 56.8 | 113.6 | 227.2 | 255.6 | 284.0 | 426 | |
最大充电电流(A) | 60/120/180/240 | 50/100/150/200 | 40/80/120/160 | ||||
充电方式 | 三阶段:恒流(MPPT)、恒压、浮充 | ||||||
最大输入功率(kWp) | 3.4/6.8/ 10.2/13.6 | 5.7/11.4 /17.1/22.8 | 11.4/22.8 /34.2/45.6 | 12.8/25.6 /38.4/51.2 | 14.2/28.4 /42.6/56.8 | 17/34/51/68 | |
启动电压(VDC) | 60 | 120 | 240 | 270 | 300 | 430 | |
MPPT电压范围(VDC) | 50-150 | 110-280 | 230-450 | 260-450 | 290-450 | 410-620 | |
最大开路电压(VDC) | 170 | 300 | 480 | 760 | |||
最大效率 | >98% | ||||||
MPPT效率 | >99% | ||||||
噪声(dB) | <55 | ||||||
显示 | LCD+LED | ||||||
通讯 | RS485(可选) | ||||||
工作温度 | -10℃~+50℃ | ||||||
相对湿度 | 0~95%(无凝露) | ||||||
海拔(m) | ≤5000m,1000米以上降容使用 | ||||||
防护等级 | IP20 | ||||||
尺寸(深*宽*高mm) | 168*417*550/450*440*1000 | ||||||
保护功能 | 光伏阵列反接保护;蓄电池反接保护;夜间防反充电保护;蓄电池过充保护、过放保护;过温保护等。 |
备注:以上规格及参数如有变动,恕不另行通知。
