防雷汇流箱

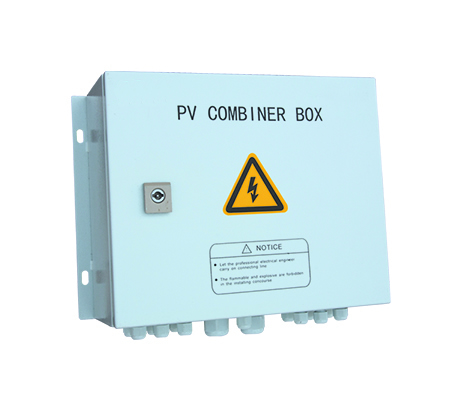

FSB 防雷汇流箱

日期:2020-7-8 15:22:20

       光伏发电系统中,为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性,一般需要在光伏组件与逆变器之间增加汇流装置。
       光伏汇流箱除了具有光伏汇流的功能外,同时还应该具有过流保护、过压保护、防雷保护等一系列完善的保护功能。



       本公司生产的光伏汇流箱具备了以上各种功能要求,与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。
       选择光伏汇流箱时,用户可以根据后端逆变器的输入电压范围、输出功率大小,把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱(见图1)进行汇流,然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。



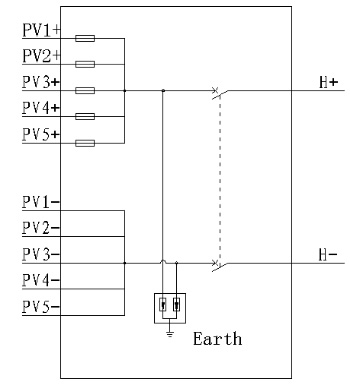

图1 系统连接图


主要特点:
 最多可接入4路光伏电池串列,单路输入额定电流为15A;
 总输出额定电流为60A,持续工作电压为500VDC;
 单路光伏阵列加入高压熔断器保护;
 光伏专用高压防雷器;
 高压微型断路器控制输出;
 满足室内、室外安装的使用要求;
 远程监控功能(选配)。


 技术数据

技术参数

FSB4-1

输入参数

输入光伏组件路数(N)

4

单路输入额定电流(A)

15

单路阵列正负线径尺寸(mm2)

4

输出参数

输出路数(N)

1

额定输出电流(A)

60

可持续工作电压(VDC)

500

总输出高压断路器

总输出正负线径尺寸(mm2)

16

其他参数

防水端子

PG9  /  PG18

防护等级

IP65

温度范围(℃)

-30℃~+70℃

重量(Kg)

8

体积(深mm X 宽mm X 高mm)

400 X 155 X 330

冷却方式

自然冷却

高压防雷保护
