产品特点:
支持多机并联
产品针对自动化流水线设计,结构设计简单,易于装配和现场安装;
并离网智能识别切换,保证用户用电免于电网影响;
兼容GPRS,WIFI, Ethernet, CAN, RS485等多种通讯方式,机器运行状态的可视化管理,让用户时刻把控机器的状况,了解套利情况,并可对机器进行智能化升级;
EMS管理方案和控制技术,自识别和匹配市场常用锂电池PACK;
自适应多种电网类型,弱电网适应能力强,峰谷电价差增加经济收益;
支持多机并联,扩展型强。
远距离操控,实时掌控用户家的电能使用情况;
即插即用,为用户推荐最优的经济用电方案;
保证用户的用电安全,为重要负载提供应急电源;
模块化设计,可配置5 kwh \10 kwh \15 kwh \20kwh,安全可靠;
在92%的DOD下超过6000次循环;
45℃下满额运行。
电池模组
家电属性设计,安装简单,易于搬运及运输;
适用于两个及以上模组并联;
BMS管理功能强大,保证其安全可靠;
集成精密SOC预估单元、电芯温度检测单元、电量均衡控制等模块;
90% DOD下超过6000次循环。

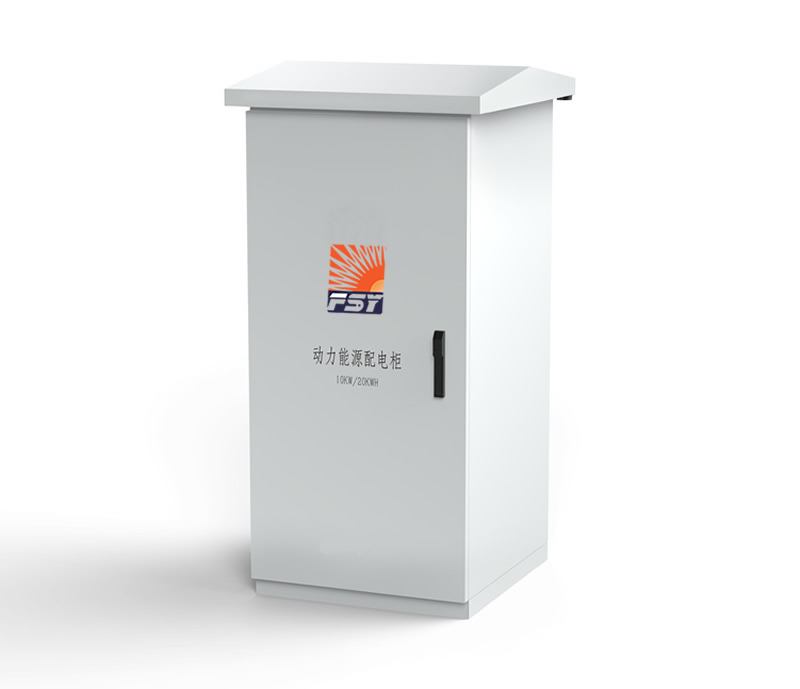

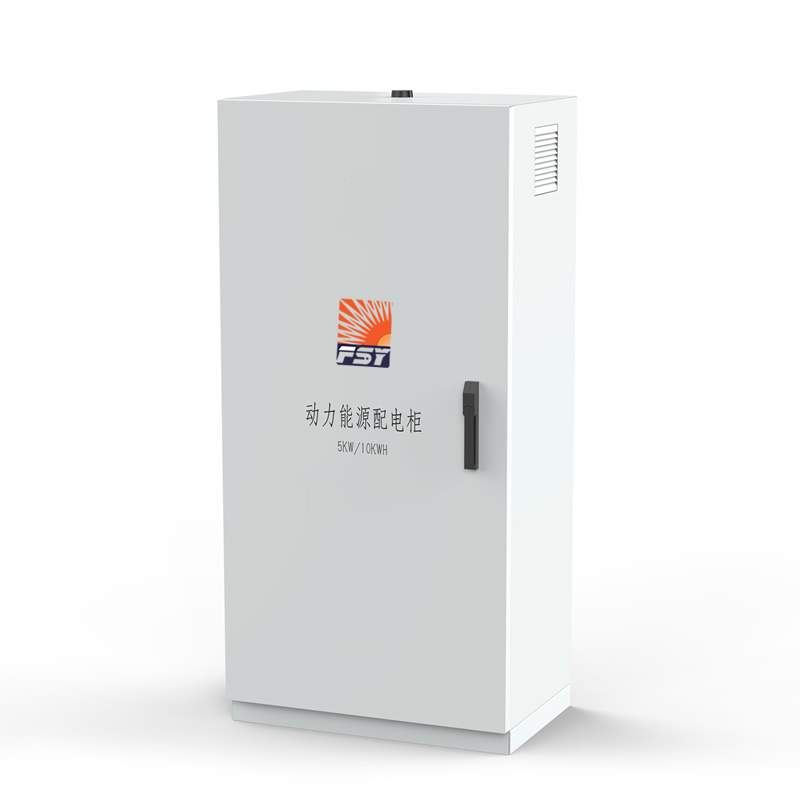

FSH5k-10kwh | FSH5k-15.2kwh | FSH5k-20kwh | FSH10k-20kwh | ||
效率 | MPPT效率 | 99.90% | 99.90% | 99.90% | 99.90% |
最大效率 | 97.60% | 97.60% | 97.60% | 98.10% | |
电池充放电电路效率 | 98.10% | 98.10% | 98.10% | 98.50% | |
电池包 | 型号 | KY-10kwh | KY-15.2kwh | KY-20kwh | KY-20kwh |
存储容量 | 10kwh | 15.2kwh | 20kwh | 20kwh | |
可用容量 | 9.2kwh | 13.96kwh | 17.9kwh | 17.9kwh | |
电芯容量 | 50Ah | 80Ah | 105Ah | 105Ah | |
电压范围 | 84V~115V | 126V~173V | 165V~236V | 165V~236V | |
最大功率 | 10000W | 15200W | 20000W | 20000W | |
峰值功率(持续时间) | 11000W @ 30s | 20000w @ 30s | 30000w @ 30s | 30000w @ 30s | |
管理单元 | BMS | BMS | BMS | BMS | |
放电深度 | 92% DOD @ 25°C | 92% DOD @ 25°C | 90% DOD @ 25°C | 90% DOD @ 25°C | |
反接保护 | 集成 | 集成 | 集成 | 集成 | |
电池端口电路 | 输入电压范围 | 85V~450V | 85V~450V | 85V~450V | 160V-800V |
推荐电池电压 | 200V | 200V | 200V | 400V | |
充/放电功率 | 5000W/6000W | 5000W/6000W | 5000W/6000W | 10000W/11000W | |
最大充/放电电流 | 25A/30A | 25A/30A | 25A/30A | 25A/30A | |
通讯接口 | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | |
反接保护 | 集成 | 集成 | 集成 | 集成 | |
PV端口电路 | 最大输入电压 | 600V | 600V | 600V | 1000V |
MPPT电压运行范围 | 120V-550V | 120V-550V | 120V-550V | 200V-900V | |
最大输入功率 | 6000W | 6000W | 6000W | 12000W | |
额定输入电压 | 380V | 380V | 380V | 630V | |
MPPT路数 | 2 | 2 | 2 | 2 | |
每路MPPT最大输入功率 | 3300W | 3300W | 3300W | 6000W/6000W | |
每路MPPT最大输入电流 | 10A/10A | 10A/10A | 10A/10A | 10A/10A | |
每路MPPT最大输入短路电流 | 15A/15A | 15A/15A | 15A/15A | 15A/15A | |
直流开关 | 可选 | 可选 | 可选 | 可选 | |
直流连接方式 | 快插 | 快插 | 快插 | 快插 | |
交流输出 | 电网类型(相数) | 单相 | 单相 | 单相 | 三相 |
最大视在功率 | 5000VA | 5000VA | 5000VA | 10000VA | |
额定功率 | 5000W | 5000W | 5000W | 10000W | |
额定电网电压/电网电压范围 | 230V/180V-280V | 230V/180V-280V | 230V/180V-280V | 230V/180V-280V | |
额定电网频率 | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | |
额定并网电流 | 21.7A | 21.7A | 21.7A | 15.2A | |
功率因数 | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | |
并网总谐波 | <3% | <3% | <3% | <3% | |
接入端子类型 | 快插型 | 快插型 | 快插型 | 快插型 | |
UPS电源 | 最大输出视在功率 | 6000VA | 6000VA | 6000VA | 8000VA |
额定交流电压 | 230V | 230V | 230V | 230V | |
最大交流输出电流 | 26.1A | 26.1A | 26.1A | 17A | |
峰值功率/持续时间 | 7000W/10s | 7000W/10s | 7000W/10s | 12000W/10s | |
交流频率范围 | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | |
并离网切换时间 | <10ms | <10ms | <10ms | <10ms | |
交流连接方式 | 快插型 | 快插型 | 快插型 | 快插型 | |
基本参数 | 尺寸(高*宽*厚) | 800*1800*270 | 800*1800*270 | 800*1800*270 | 700*1610*750 |
重量 | 220kg | 280kg | 350kg | 395kg | |
防护等级 | IP65 | IP65 | IP65 | IP65 | |
冷却方式 | 风冷 | 风冷 | 风冷 | 风冷 | |
通讯方式 | wifi(可选)/gprs(可选)/ethernet/meter/DRM | wifi(可选)/gprs(可选)/ethernet/meter/DRM | wifi(可选)/gprs(可选)/ethernet/meter/DRM | wifi(可选)/gprs(可选)/ethernet/meter/DRM | |
监控显示 | LED/APP/Web | LED/APP/Web | LED/APP/Web | LED/APP/Web | |
安装方式 | 壁挂式 | 壁挂式 | 壁挂式 | 壁挂式 | |
温度范围 | -25º-60º | -25º-60º | -25º-60º | -25º-60º | |
相对湿度 | 4-95% 冷凝 | 4-95% 冷凝 | 4-95% 冷凝 | 4-95% 冷凝 | |
海拔 | 3000m | 3000m | 3000m | 3000m | |
噪音指数 | <35dB @ 1m | <35dB @ 1m | <35dB @ 1m | <35dB @ 1m | |
浪涌保护 | III(交流测),II(PV侧) | III(交流测),II(PV侧) | III(交流测),II(PV侧) | III(交流测),II(PV侧) | |
待机损耗 | <10W | <10W | <10W | <10W | |
启动电压 | 83V | 83V | 83V | 140V | |
拓扑结构 | 无变压器 | 无变压器 | 无变压器 | 无变压器 | |
质保 | 5/10years | 5/10years | 5/10years | 5/10years | |
认证标准 | 安全标准 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 |
EMC标准 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | |
并网标准 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 |
