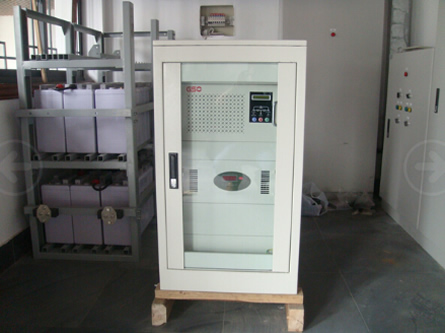

三相离网逆变器
三相离网逆变器
日期:2016-3-29 14:30:37  点击数:

产品简介

FSI三相系列逆变器是针对新能源发电系统设计制造的离网逆变电源,主要应用于光伏电站、风力发电站、风、光、油、蓄互补发电系统和户用光伏供电系统等领域,特别是需要三相四线制交流电的场所。输出带隔离变压器,纯正弦波输出,优越的过载能力和完善的保护功能,为交通不便、环境恶劣的山区、牧区、边防、海岛等无电地区,利用新能源发电提供了绝对的可靠性,并可以采用大功率三相逆变器为无电区域采取集供电方式。

系统支持市电/柴油发电机输入,可以根据客户要求设置输出模式为旁路优先或者光伏优先。


功能特点

三相输出支持100%不平衡负载

输出变压器隔离,耐冲击性负载

纯正正弦波输出,足功率输出

保护功能完善:输出过载保护、输出短路保护、防反接保护、输入过欠压、过温保护等一系列报警和保护功能。

智能空载自动休眠功能

人性化语音提示和LCD触摸屏图文显示,智能开机提示功能及误操作提醒功能等,操作直观便捷

功能强大的通讯接口和网络远程监控等

丰富的选配件,可根据实际需求灵活配置

独立密闭风道,最优化的通风设计,内部采用模块化安装,所有需要维护的器件都有可以前面维护可三面靠墙或并列安装。


技术参数


型号

FSI 220-10K3

FSI 220-20K3

FSI 220-30K3

额定功率(KW)

10

20

30

输入电压(VDC)

220

市电旁路(选配)

输入电压允许范围(Vac)

220±15%

输入频率(Hz)

50/60±3%

市电充电电流(选配)

标准:5/10A
     Standard: 5/10A

交流输出AC

输出波形

纯正弦波

输出电压

单相,220VAC±1%
     SINGLE- PHASES, 220vac±1%

输出频率

50/60±1%

输出波形失真率(THD)

≤2%(线性负载)

逆变效率

≥90%

电流峰值系数

3:1

过载能力

105-110%,600seconds;110-125%,60seconds;>125%,10seconds

显示方式

LCD+LED

保护功能

输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护(不自动恢复,需重启机器)、机器过热保护。

通讯功能

RS485(可选网络远程监控)

环境

防护等级

IP20

使用海拔 (m)

≤4000(1000m以上每100m降额1%)

冷却方式

强制通风

允许相对湿度

<95% 无凝露

环境温度(℃)

-10~+40

噪音(1米)

≤50dB

尺寸(W*H*D)mm

840*480*1220

625*905*1610

重量weight(KG)

250

350

460




型号

FSI 360-40K3

FSI 360-60K3

FSI 360-80K3

FSI 360-100K3

FSI 360-120K3

FSI 360-160K3

FSI 360-200K3

FSI 360-400K3

FSI 360-600K3

额定功率(KW)

40

60

80

100

120

160

200

400

600

输入电压(VDC)

360

市电旁路(选配)

输入电压允许范围

380±15%

输入频率(Hz)

50/60±3%

市电充电电流(选配)

标准:20A
     Standard: 20A

交流输出AC

输出波形

纯正弦波

输出电压

三相,380VAC±1%
     THREE- PHASES, 380vac±1%

输出频率

50/60±1%

输出波形失真率(THD)

≤2%(线性负载)

逆变效率

≥90%

电流峰值系数

3:1

过载能力

105-110%,600seconds;110-125%,60seconds;>125%,10seconds

显示方式

LCD+LED

保护功能

输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护(不自动恢复,需重启机器)、机器过热保护。

通讯功能

RS485(可选网络远程监控)

环境

防护等级

IP20

使用海拔 (m)

≤4000(1000m以上每100m降额1%)

冷却方式

强制通风

允许相对湿度

<95% 无凝露

环境温度(℃)

-10~+40

噪音(1米)

≤50dB

尺寸(W*H*D)mm

905*625*1610

1030*800*1735

1105*900*1810

1500*1910*1105

2000*1910*1105

重量

550

600

700

850

900

1000

1100

1450

1800


以上数据为参考数据,若有变动,恕不另行通知。特殊电压可定制。
